Instalación fotovoltaica Techtile Smart
TECHTILE SMART

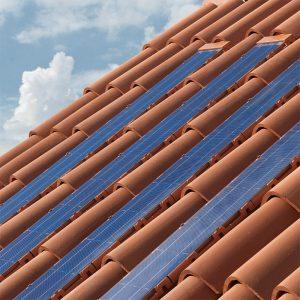

Techtile Smart se compone de soportes sobre los cuales se instalan los módulos fotovoltaicos de longitud variable que se colocan a la vista sobre la superficie Techtile Basic. Por su versatilidad, se convierte en un instrumento inigualable para el proyectista que busca un valor añadido a la vivienda.
TECHTILE SYSTEM
Techtile System: es un nuevo y revolucionario sistema donde el techo pasa de ser un elemento pasivo, sólo con la función de cobertura, a tecnología activa que contribuye a la necesidad energética de la vivienda. Los productos Techtile System entran en la categoría de “instalaciones integradas con características innovadoras” y permiten obtener diferentes niveles de integración arquitectónica, debido a la ductilidad de su instalación y a los específicos vidrios de cobertura.
Las soluciones aplicativas
Techtile Smart es un sistema que permite proyectar instalaciones fotovoltaicas de diferentes formas y medidas, gracias a la posibilidad de instalar módulos con configuraciones diferentes.
Varios tipos de soluciones de disposición de los módulos:
Vertical, horizontal o alternados con los elementos de ladrillos del techo.
Todos los componentes Techtile se fabrican con materiales seleccionados y de altísima calidad, ofreciendo las mayores garantías de duración y de resistencia a los agentes atmosféricos y al deterioro natural.
TECHTILE BASIC: la libertad de elegir
La instalación de los módulos Techtile Smart prevé la disposición del techo con el sistema Techtile Basic
El concepto revolucionario de Techtile Basic se basa no sólo en la inigualable integración arquitectónica que se consigue sino además en la idea de aplicar en un sólo tipo de disposición/cobertura diferentes tipos de instalaciones solares.
Techtile Basic es una disposición sobre la cual se pueden apoyar:
- Tejas de arcilla
- Módulos fotovoltaicos tradicionales
- Techtile Smart
Techtile Basic puede colocarse sobre cualquier tipo de cobertura como una teja curva de arcilla cocida.
Techtile Basic se encuentra disponible tanto en elementos individuales como pre-ensamblados en paneles y puede instalarse sobre techos de madera, cemento o sobre listones utilizando tornillos y tacos normales.
La solución de «paneles pre-ensamblados» permite preparar con rapidez coberturas aislantes tanto térmicas como acústicas y también ventiladas.
Para facilitar la colocación de Techtile Basic, se suministran perfiles de aluminio especiales que se fijan al techo, permitiendo montar las tejas mediante un práctico sistema de encastre.
COLOCACIÓN

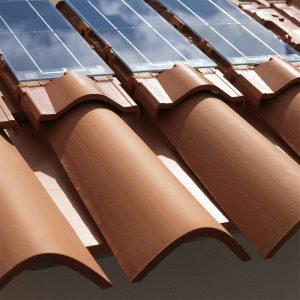

Techtile Smart se coloca como una normal teja de arcilla. La colocación se realiza de forma manual sin ayuda de herramientas, resulta fácil y requiere poco tiempo.
El montaje de Techtile Smart se realiza de manera simple gracias al «paso obligado» determinado por la predisposición de Techtile Basic, lo que garantiza la perfecta alineación de las tejas, tanto en sentido horizontal como vertical.
Conexiones eléctricas
La conexión eléctrica de Techtile Smart a los cuadros eléctricos del compartimiento técnico se realiza como la tradicional instalación fotovoltaica.
LOS COMPONENTES
- Soporte y accesorios de tecnopolímero ASA
Resistentes a las pisadas y al granizo
- Módulo fotovoltaico
Silicio policristalino de última generación
- Vidrio Plus de protección de tecnopolímero PMMA
Resistente a las pisadas y al granizo
Elevada transmitancia
EL VIDRIO PLUS
EL VIDRIO PLUS
LA GAMA DE COLORES
y todos los accesorios Techtile Smart se han desarrollado en una gama de 3 colores:
- ladrillo
- marrón oscuro
- arena
ENERGÍA PRODUCIDA
La potencia de los módulos Techtile Smart está protegida con una garantía de 10 años sobre el 90% y de 25 años sobre el 80% de la potencia mínima indicada.
ENERGÍA PRODUCIDA
La potencia de los módulos Techtile Smart está protegida con una garantía de 10 años sobre el 90% y de 25 años sobre el 80% de la potencia mínima indicada.
